元器件可焊性檢測首要針對焊端或引腳的可焊性，導致可焊性發生問題的首要原因是元器件焊端或引腳表面氧化或污染，它也是影響SMA焊接可靠性的首要因素。元器件焊端或引腳表面氧化或污染較易發生，為保證焊接可靠性，必須要注意元器件在運輸保存過程中的包裝條件、環境條件，還需要采納措施防止元器件焊接前長時刻暴露在空氣中，并防止其長時刻貯存，在焊前要注意對其進行可焊性測驗,以利及時發現問題進行處理。元器件可焊性檢測辦法有多種,以下簡介幾種較常用的測驗辦法。

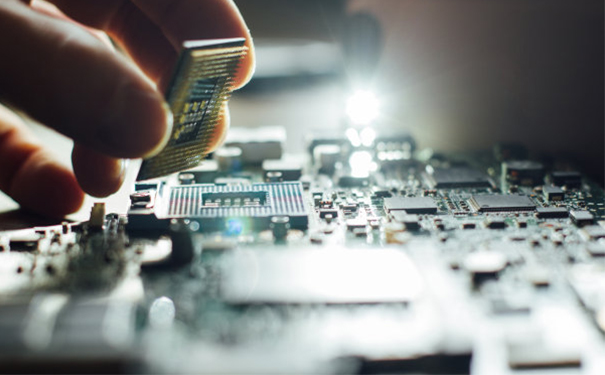

_20220623175651_479.jpg "元器件可焊性檢驗檢測方法包括哪些？")
元器件可焊性檢測方法
1.焊槽滋潤法
焊槽滋潤法是most原始的元器件可焊性測驗辦法之一，它是一種經過目測(或經過放大鏡)進行評估的測驗辦法，其根本測驗程序?yàn)?將樣品浸漬于焊劑后取出，去除剩余焊劑后再浸漬于熔融焊料槽約兩倍于實際生產焊接時刻后取出，然后進行目測評估。
這種測驗辦法通常采用浸漬測驗儀進行，它可以按規則參數控制樣品浸漬深度、速度和停留時刻，比較便利快速地得到測驗結果。這種測驗辦法只能得到一個目測估量的定性定論，不合適有定量精度要求的測驗場合，但比較合適SMT組裝生產現場的快速、直觀測驗要求，依然比較常用。采用焊槽滋潤法進行可焊性測驗的鑒定準則為:所有待測測樣品均應展示一連續的焊料覆蓋面，或至少各樣品焊料覆蓋面積達到95%以上為合格。
2.焊球法
焊球法可焊性檢測也是一種較簡略的定性測驗辦法，其根本原理為:按相關標準挑選合適規格的焊球并放在加熱頭上加熱至規則溫度;將涂有焊劑的樣品待測驗部位(引線或引腳)橫放，并以規則速度筆直浸入焊球內，記錄引線被焊球徹底潮濕而悉數包住為止的時刻，以該時刻的長短衡量可焊性好壞。采用焊球法進行可焊性測驗的鑒定準則為:引線被焊球徹底潮濕的時刻為1S左右,超越2s為不合格。
3.潮濕稱法
采用潮濕稱量法進行可焊性測驗的裝置和測驗原理其根本原理為:將待測元器件樣品懸吊于活絡秤的秤桿上;使樣品待測部位浸入恒定溫度的熔融焊猜中至規則深度;與此一起，效果于被浸入樣品上的浮力和表面張力在筆直方向上的合力由傳感器測得并轉換成信號，并由高速特性曲線記錄器記錄成力一時刻函數曲線;將該函數曲線與一個具有相同性質和尺寸并能徹底潮濕的實驗樣品所得的理想潮濕稱量曲線進行比較，從而得到測驗結果。
潮濕平衡測驗儀是利用潮濕稱量法進行可焊性測驗的儀器。當測驗樣品按預定深度浸潰熔融焊料，起先焊料液面被向下壓成彎月面形狀，這是因?yàn)楹噶系膬?nèi)聚力大于熔融焊料與測驗樣品(引腳)之間的黏附力，使潮濕角8大于90。焊料下彎月面的表面張力Fr的筆直重量Fr和浮力Fb方向相同，都向上估測驗樣品。當樣品到達焊接溫度時，樣品與熔融焊料的黏附力大于焊料的內聚力,熔融焊料開始潮濕樣品，使彎月面逐漸上彎直至6等于90°,測驗樣品僅受到浮力的效果。接著，熔融焊料持續潮濕樣品呈上彎月面,9小于90°，發生向下的拉力效果,直至表面張力Fr的垂直重量Fr和浮力Fb持平，到達潮濕平衡。
以上便是此次創芯檢測帶來的“元器件可焊性檢驗檢測”相關內容，希望能對大家有所幫助，我們將于后期帶來更多精彩內容。公司檢測服務范圍涵蓋：電子元器件測試驗證、IC真假鑒別，產品設計選料、失效分析，功能檢測、工廠來料檢驗以及編帶等多種測試項目。歡迎致電創芯檢測，我們將竭誠為您服務。
